 Описание и назначение Назначение Фонарь предназначен для обнаружения и освещения цели (объекта) при наблюдении, осмотре и ведении стрельбы из стрелкового оружия с установленным на нем фонарем в условиях полного отсутствия освещения или слабой освещенности. Фонарь изготавливается с креплением для установки на различные типы стрелкового оружия на планку Пикатинни.

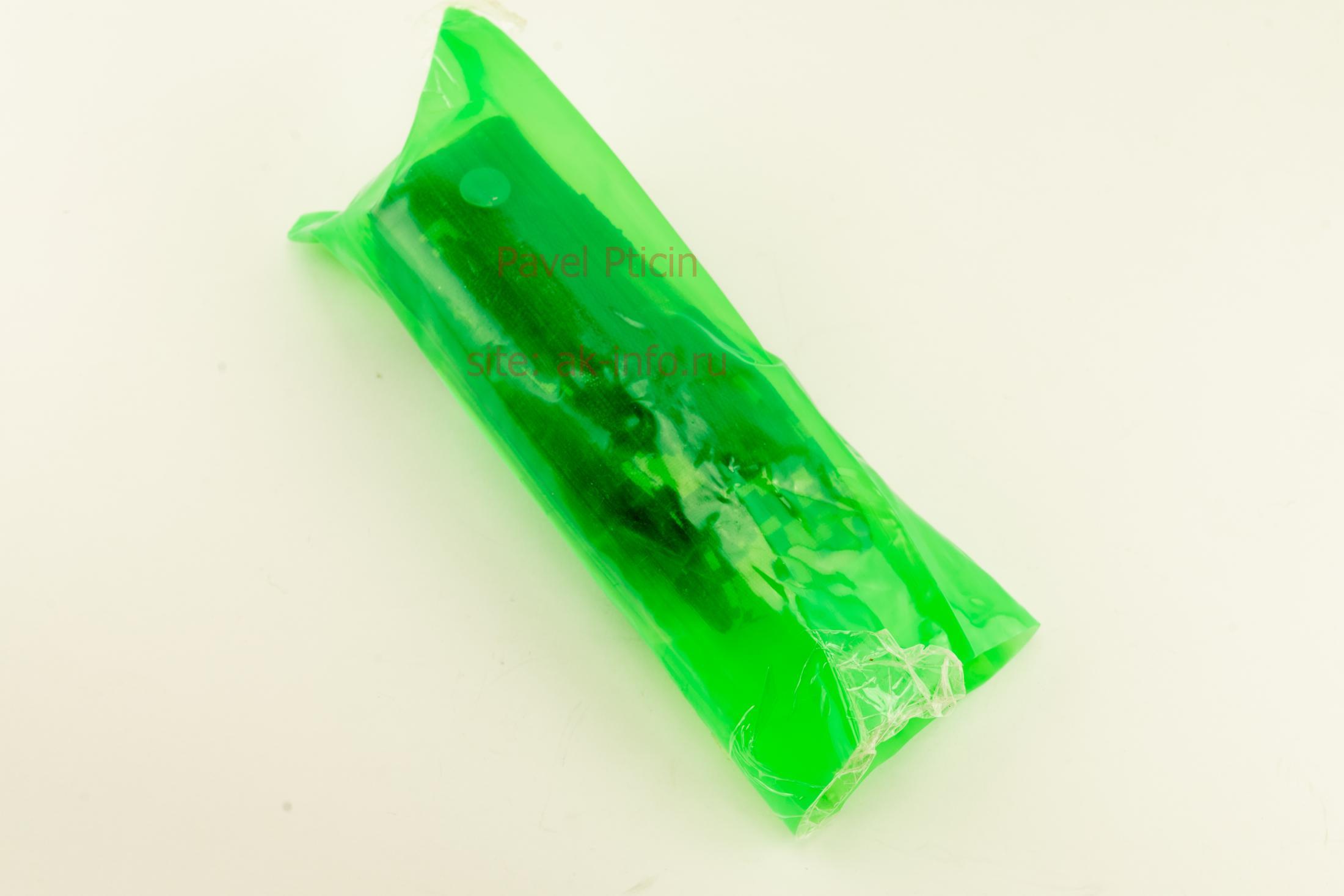

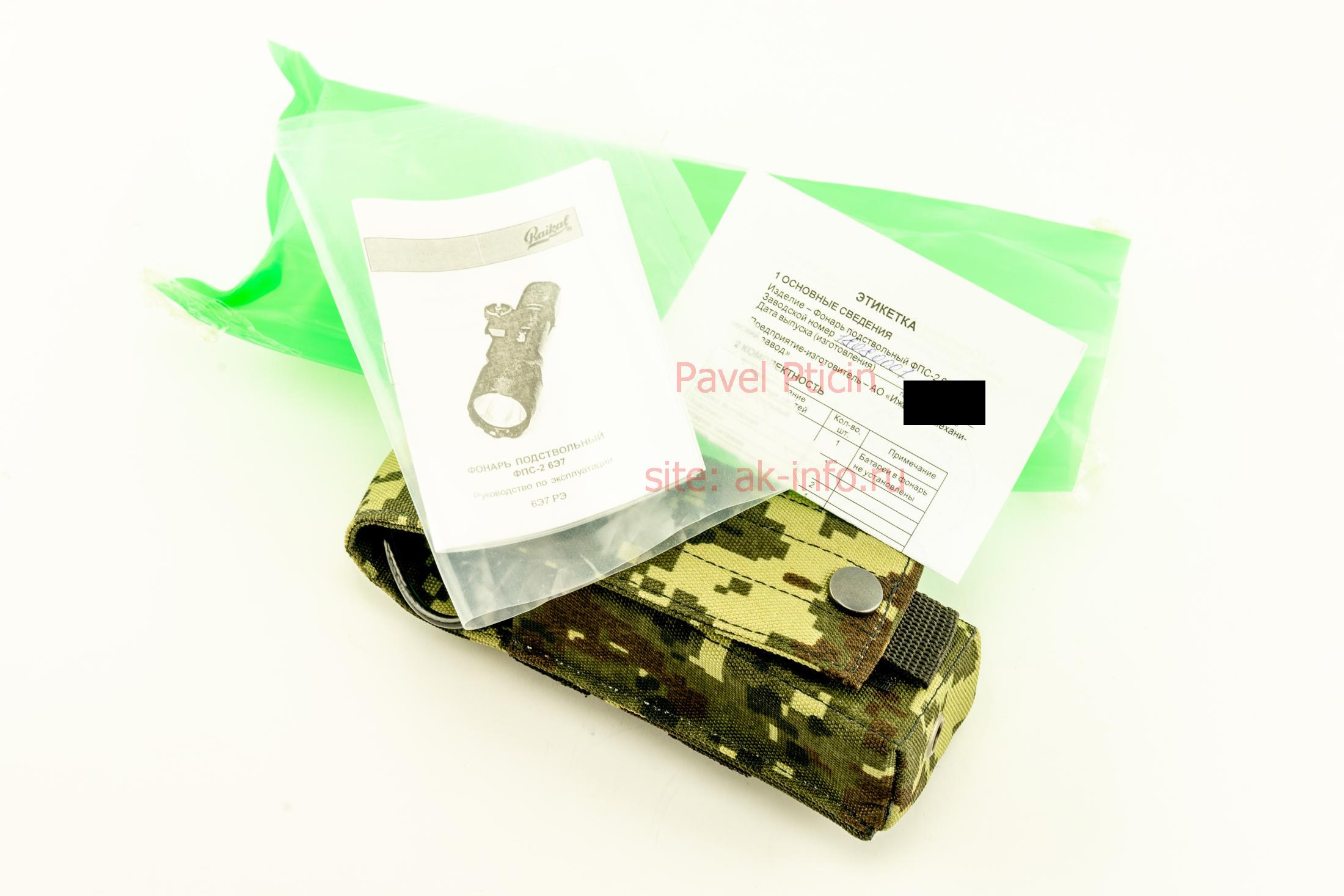

Технические характеристики | Наименование параметра | Ед. измерения | Значение параметра | | Мощность светового потока, не менее | Лм | 250 | | Дальность подсветки цели, не менее | М | 200 | | Время работы изделия при +20°С, не менее | Час | 1,5 | | Количество степеней яркости | | 1 | | Питание – литиевая батарея с номинальным напряжением 3В | Шт. | 2 | | Диапазон рабочих температур, °С | град | 150 | | Габаритные размеры (длина/диаметр или длина/ширина/высота, не более | Мм | 140/45/45 | Содержание драгметаллов: золото 3л 99,9 – 0,000261 г. Комплектность фонаря при поставке | Наименование составных частей | Количество, шт. | Примечание | | Фонарь подствольный ФПС-2 6Э7 | 1 | Батареи в фонарь не установлены | | Кнопка выносная | 1 | | | Подсумок | 1 | | | Батарея питания (CR123A) | 2 | | | Упаковка | 1 | | | Руководство по эксплуатации | 1 | | | Этикетка | 1 | | Фотографии упаковки фонаря ФПС-2:
Описание фонаря:
В качестве источника света в фонаре применен модуль полупроводникового сверх яркого светодиода белого цвета свечения. Корпус фонаря изготовлен из сплава алюминия (Д16.Т) и имеет на торце ударные кромки в форме короны. Фонарь защищен от попадания влаги внутрь корпуса, стоек к ударным нагрузкам и вибрациям. Модуль светодиода прикрыт упрочненным стеклом с просветленным покрытием. Фонарь имеет три режима работы: - длительный режим работы (поворот крышки до упора), тактический режим работы (по кнопке) и безопасный режим работы (фонарь не включается от нажатия кнопки путем поворота крышки). Фонарь выдерживает при работе его в составе стрелкового оружия общее число выстрелов 10000, при этом не менее 1/3 выстрелов во включенном состоянии фонаря. Фонарь создавался для участия в ОКР "Разработка комплекта модернизации автоматов Калашникова" (шифр "Обвес") и вошел в комплект поставки 6Ч63 (АК74 РМО). В войска поставлялся в составе 6Ч63 в сборке в Сумке-чехле для оружия 6Ш123.Сб.

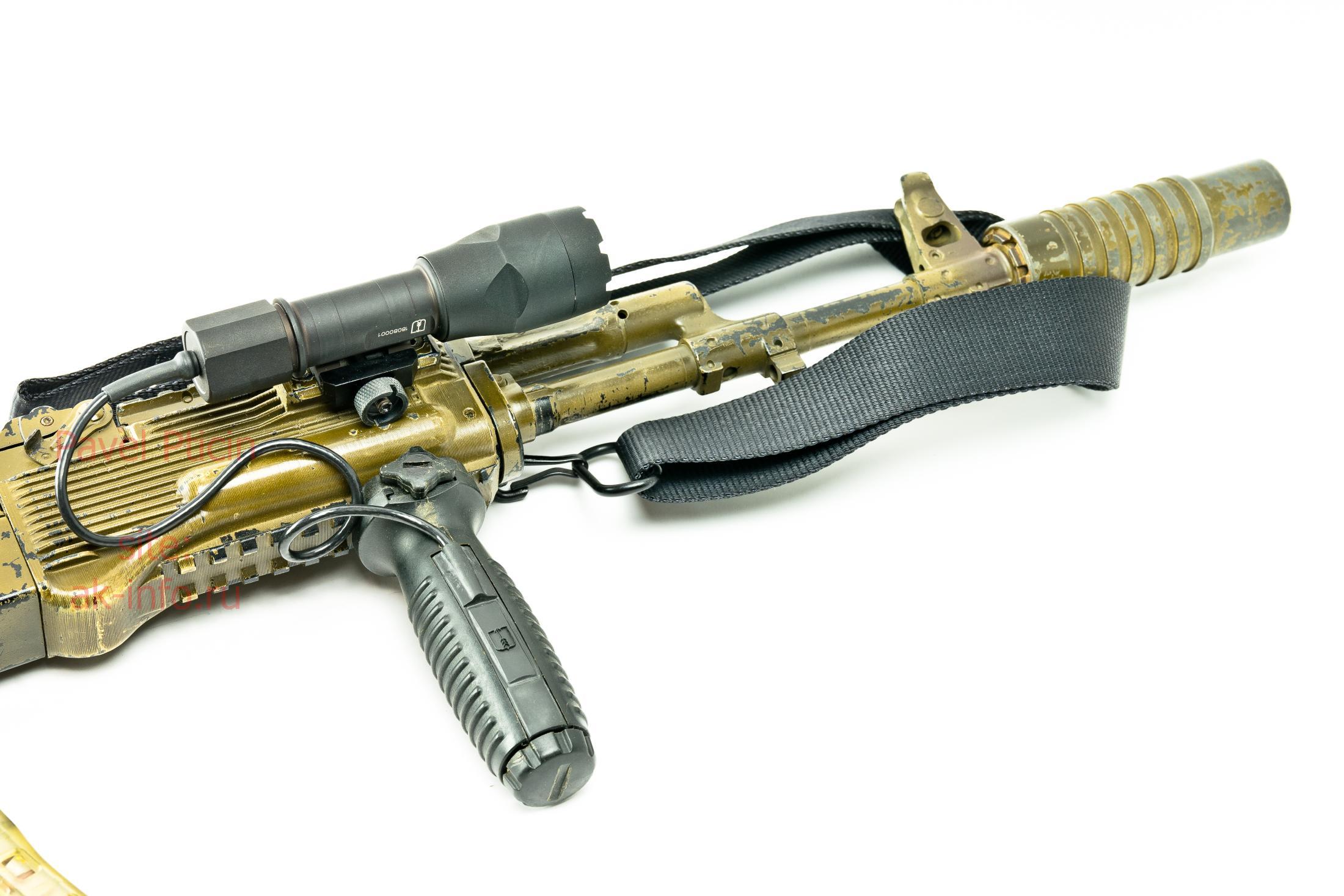

На корпусе фонаря и на выносной кнопке нанесены эмблемы завода-поставщика АО «Ижевский механический завод» в виде стрелы в щите. Дополнительно на корпусе нанесен порядковый номер изделия и наименование изделия. Фонари раннего производства имели на корпусе лишь наименование торговой марки Baikal АО «Ижевского механическогозавода». Выносная кнопка сконструирована для совместного использования с передней рукояткой управления огнем 6Ч64.Сб
Внешний вид фонаря:

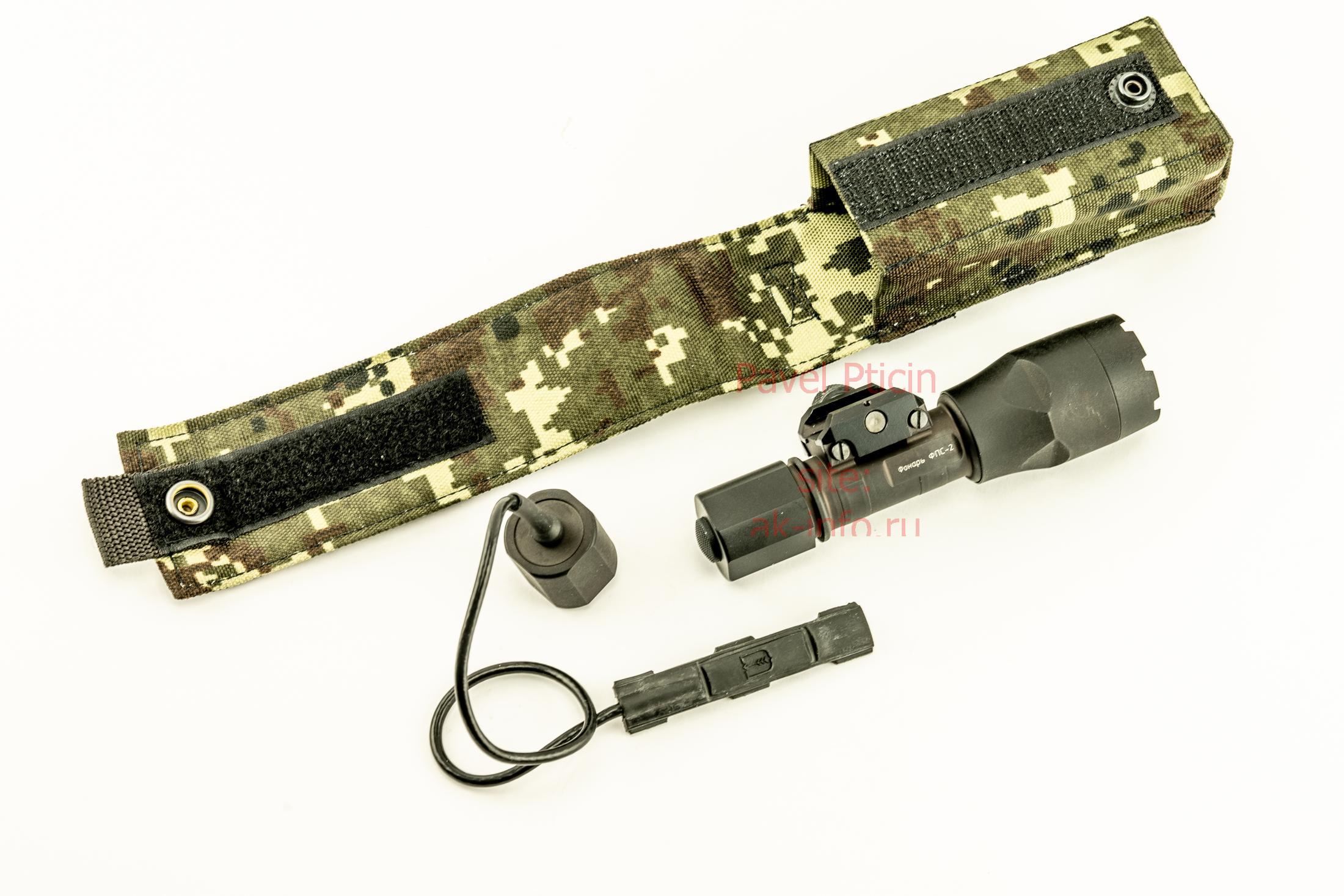

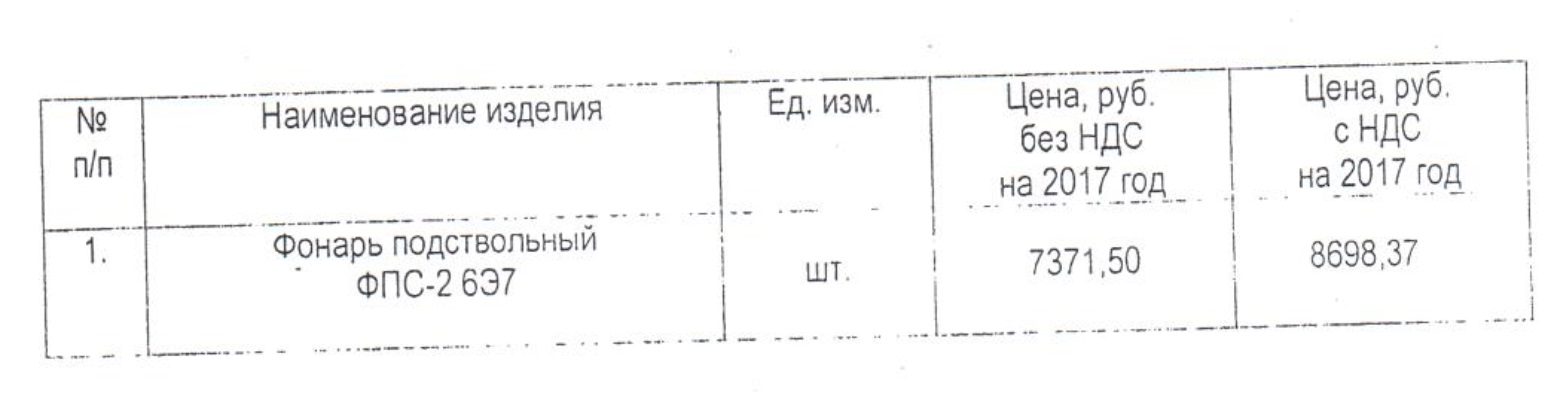

1 – корпус, 2 – задняя крышка с кнопкой, 3 – кронштейн для установки на оружие Подсумок 6Э7 Сб.4 Тканевый чехол (подсумок) крепится на поясной ремень (система Molle). Прочие характеристики: Производитель фонаря: АО «Ижевский механический завод» Стоимость фонаря: В 2017 году АО «Концерн «Калашников» закупал у производителя АО «Ижевский механический завод» по цене в 8699 руб. за комплект.

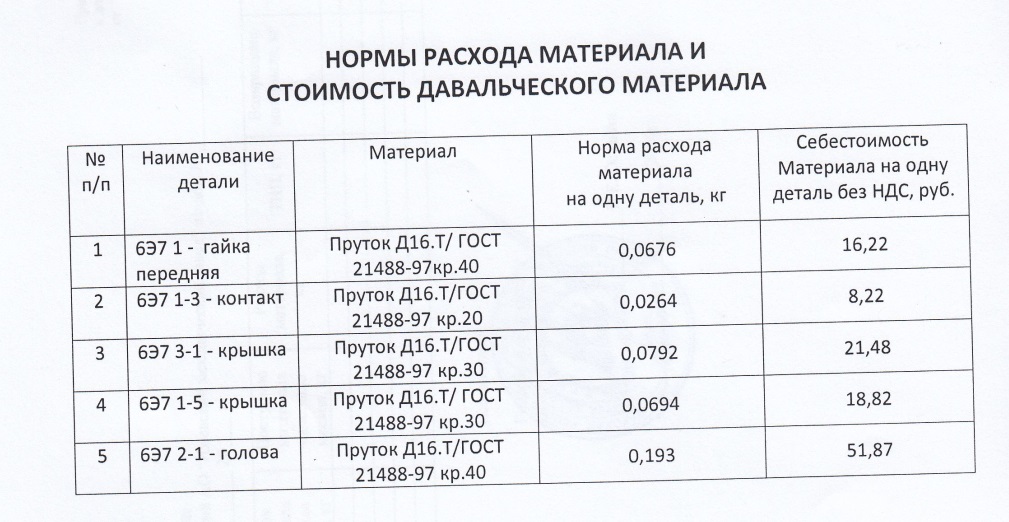

Нормы расхода давальческих материалов на некоторые части фонаря:

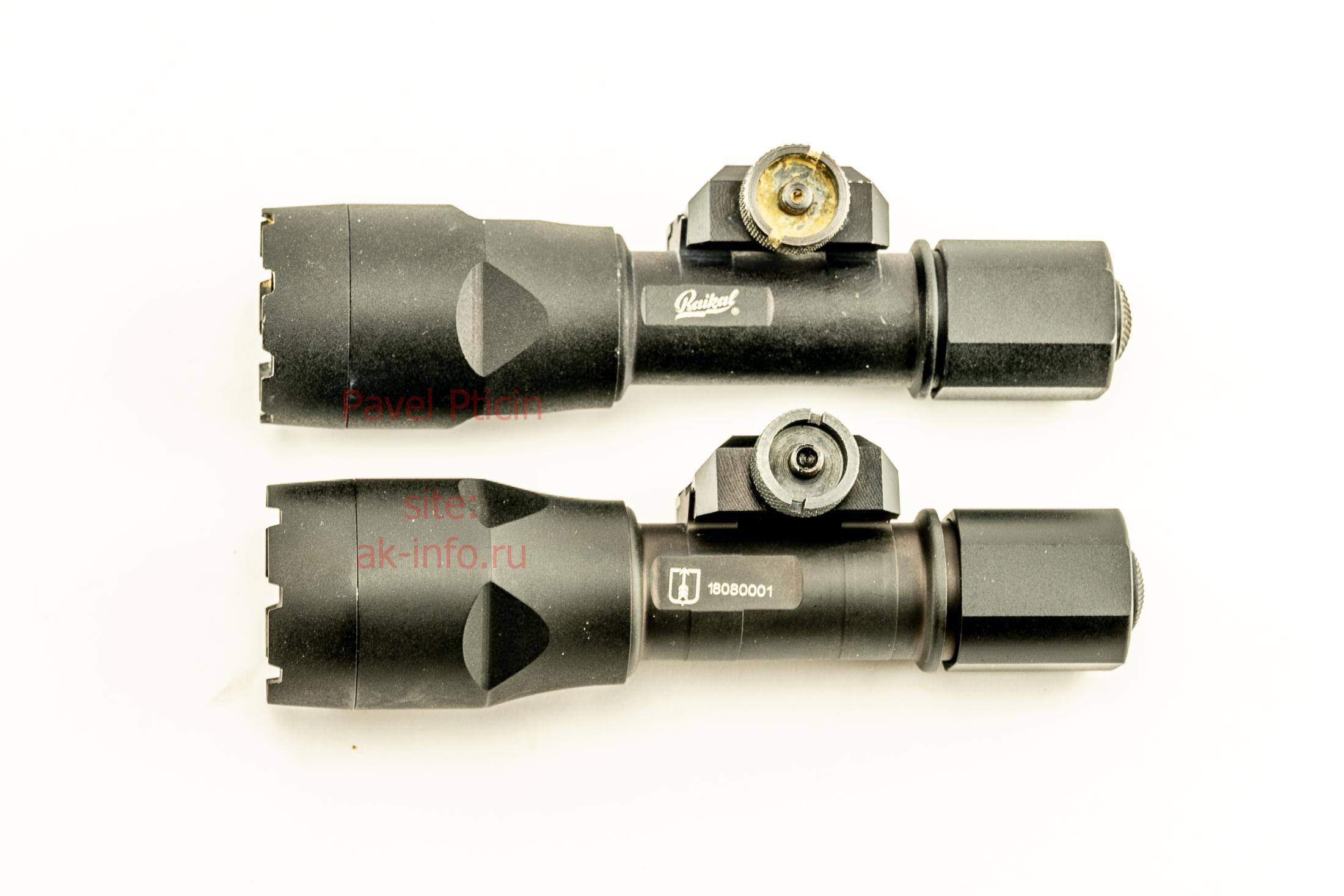

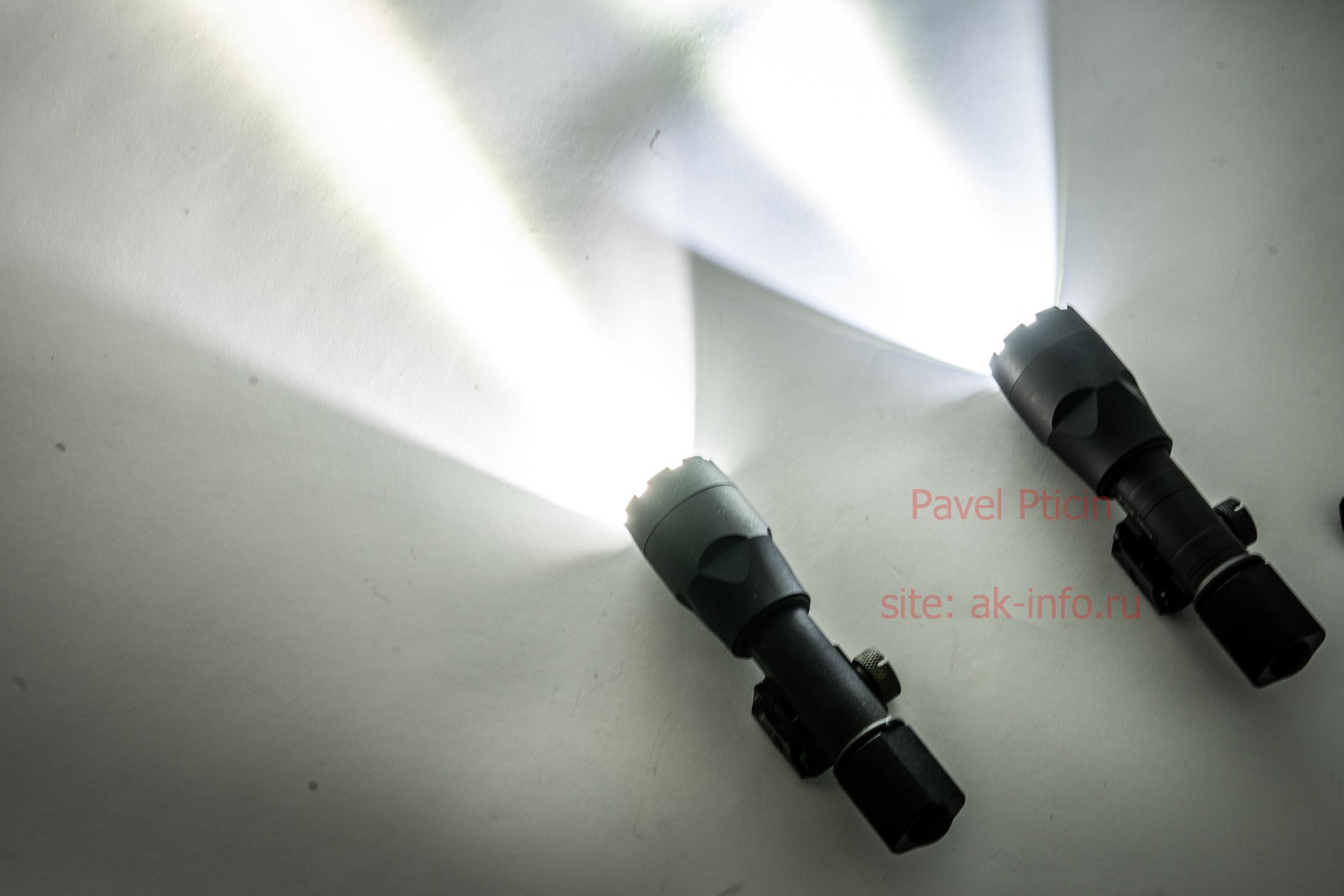

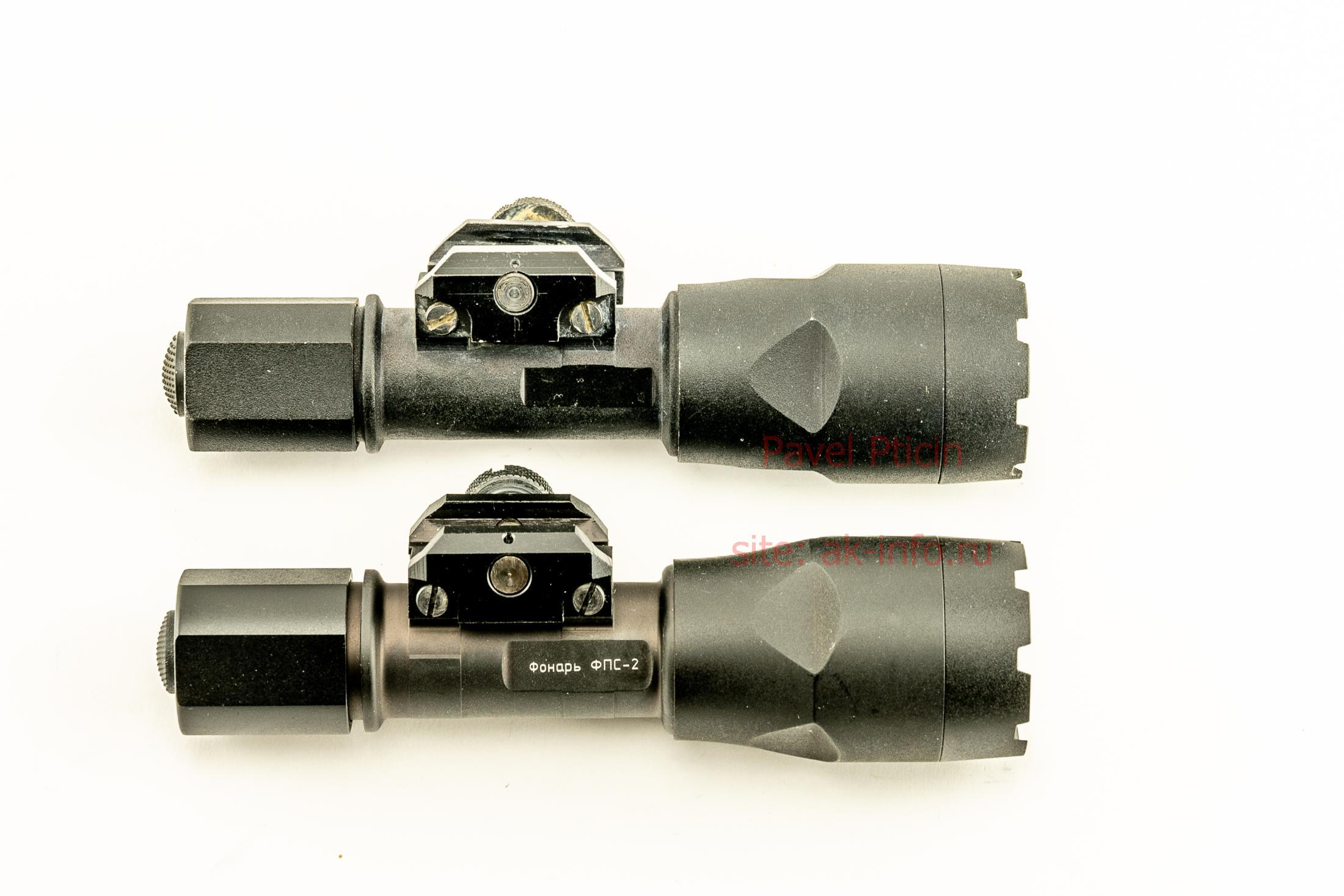

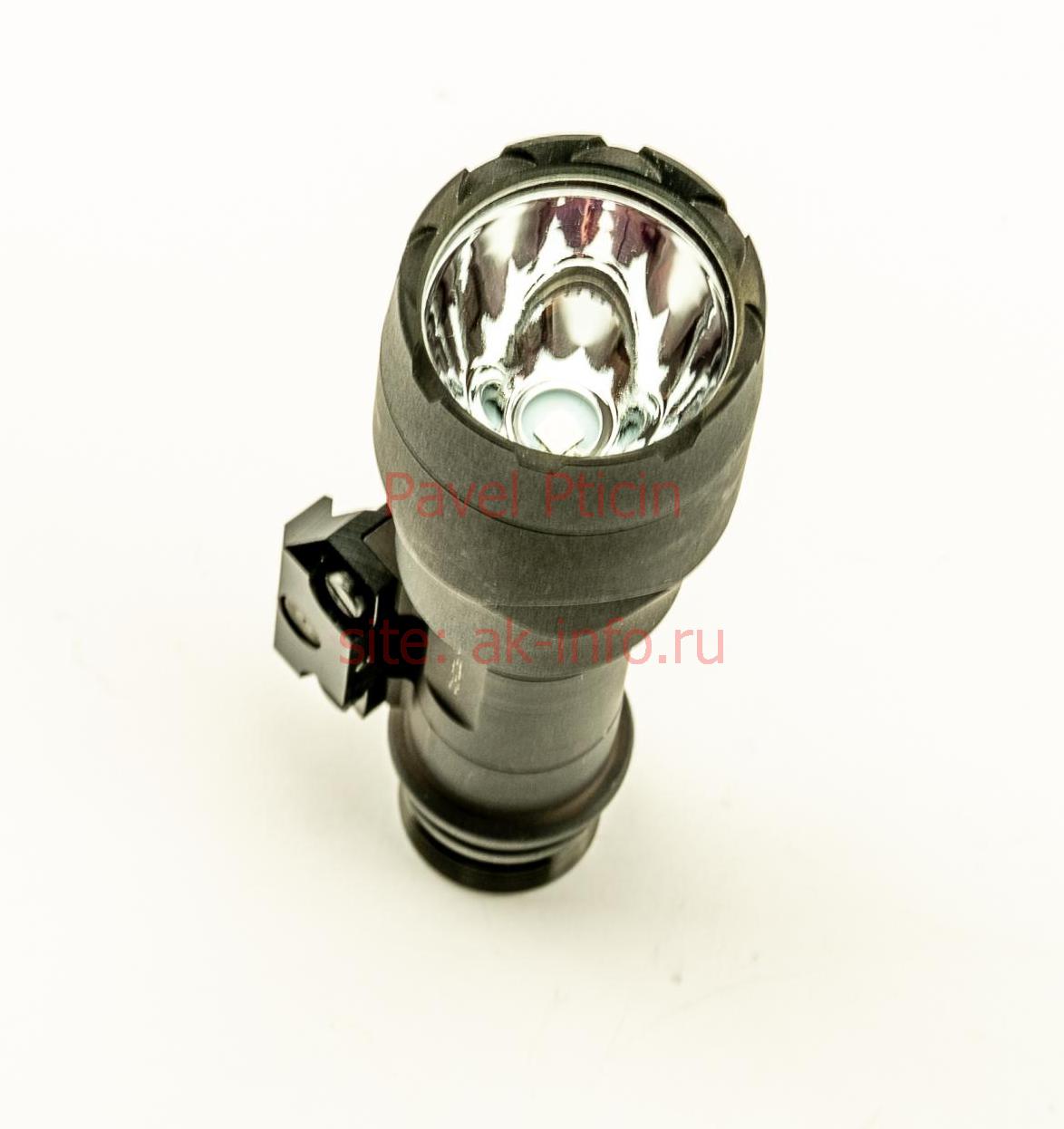

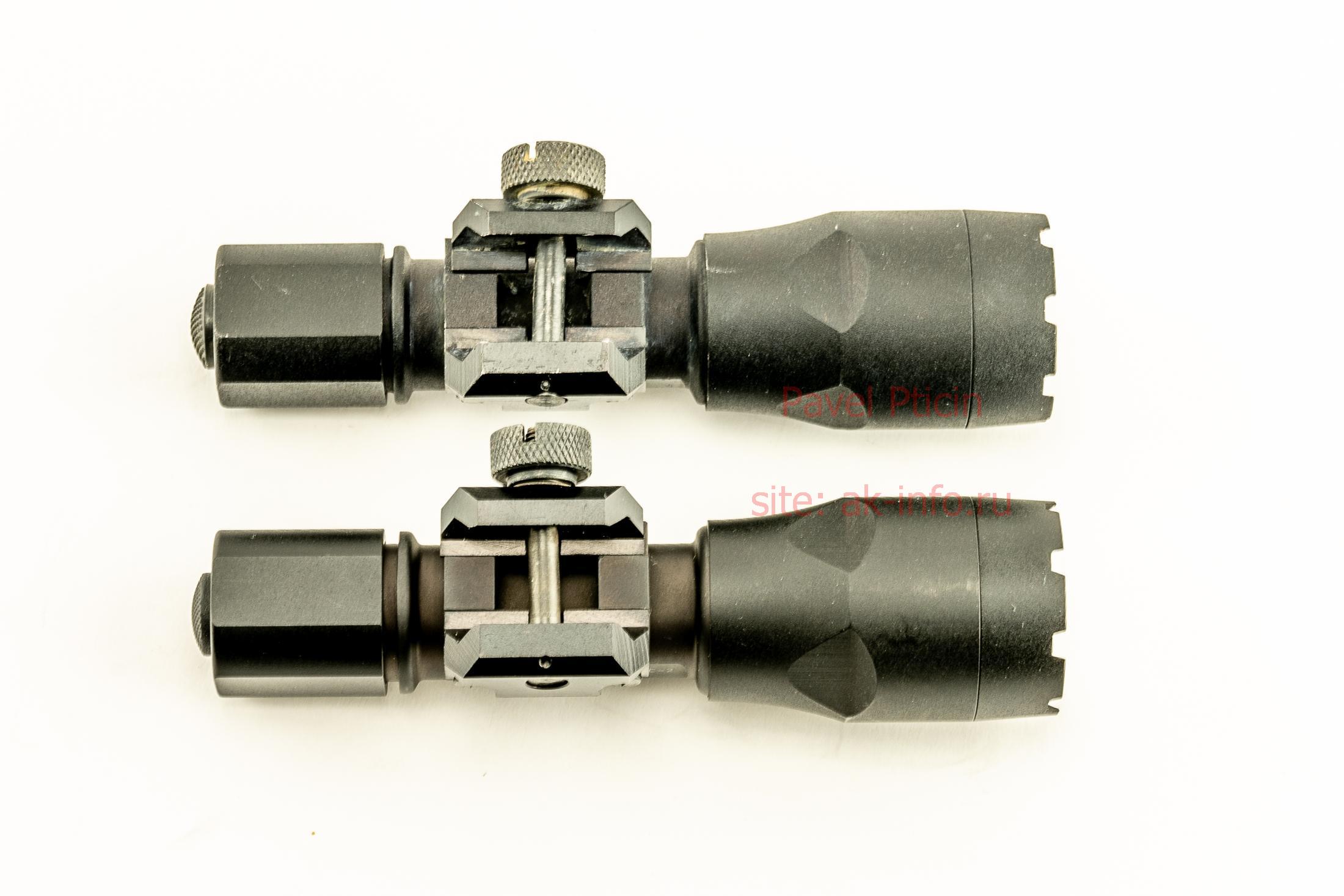

Фотографии фонаря: В моей коллекции имеются два фонаря различных поколений, кроме маркировок на внешнем корпусе, они отличаются и типом диодов, т.к. дают различные по интенсивности и характеру лучи света.

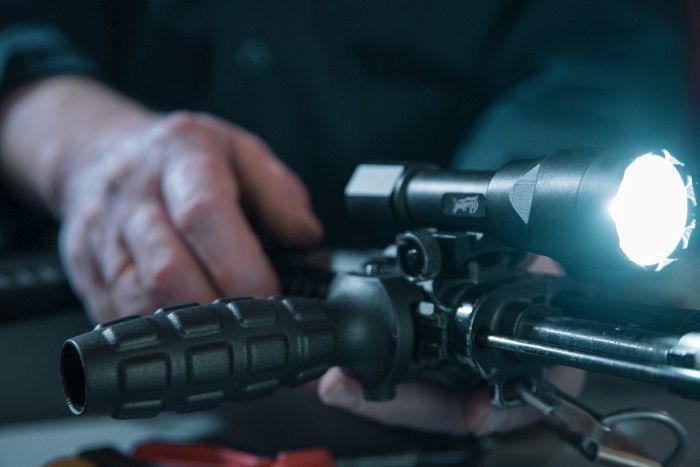

Фотографии применения:
2 августа 2019 г. в 11-й отдельной гвардейской десантно-штурмовой бригаде в Улан-Удэ
День передовых технологий правоохранительных органов 2017 г.
Форум “Мы армия страны – Мы армия народа”. МО РФ, 2021 г.
Учения МО РФ, 2021 г. Источники информации: - Руководство по эксплуатации 6Э7 РЭ. 2015 г. типография АО «Ижевский механический завод».
- Коммерческая открытая информация с Госзакупок..
- Акты и протоколы испытаний по ОКР “Обвес”.
|
